900D80
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=970 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm |
| 900D80 | 600 | 89 | 70 | 6 | 1000 | 774 |
| 900 | 80 | 85 | 7 |
| 1050 | 70 | 82 | 9,7 |

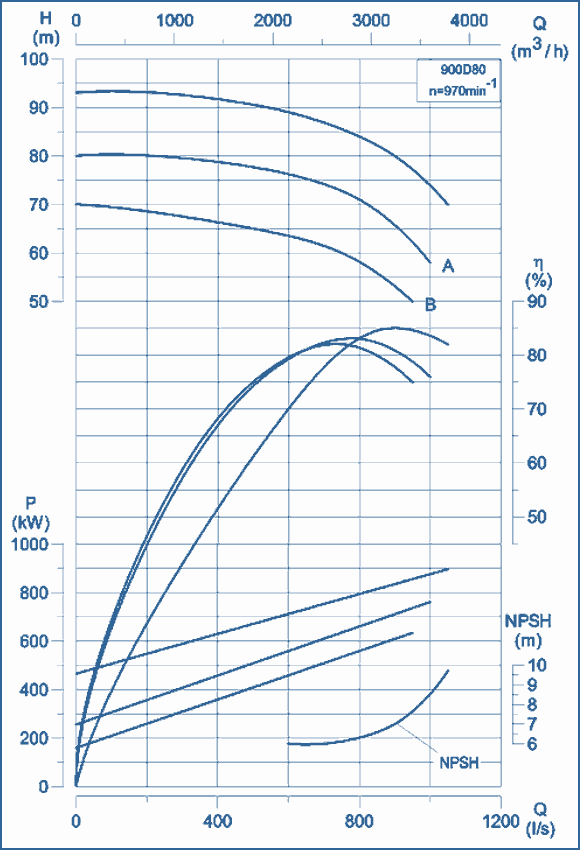

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 1783 | 993 | 1100 | 950 | 700 | 1100 | 950 | 700 | 1900 | 1000 | 1400 | 1200 | 600 | 200 | 1555 | 900 | 450 | 650 | 40 | 600 | 450 | 115 | 32 | 122 | 3078 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 900D80 | 1000 | 3248 | 993 | 900 | 1130 | 35 | 890 | 800 | 270 | 855 | 460 | 45 | 27 | 5297 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
