НАЗНАЧЕНИЕ
Насосы типа Н1В относятся к объемным насосам и предназначены
для перекачивания чистых и загрязненных жидкостей температурой до 353К (80°С), в том
числе химически активных, вязкостью до 46х103 мм2/c (0,046 м2/c),
содержащие твердые включения размером до 0,2 мм, объемной концентрацией до 5%. Насосы
типа Н1В обеспечивают подачу до 40 м3/час и давление нагнетания
до 1 кг/см2.
Уплотнения вала - сальниковое или торцевое. Материал основных
деталей:
-корпус - сталь 12Х18Н9ТЛ(К) или 10Х17Н13М3Т(Е).
-обойма - резина.
Применяются в угольной промышленности для откачки воды из зумпфов
и водосборников при проходке горизонтальных выработок, уклонов и наклонных стоков
шахт, а также на различных строительных работах. Могут быть использованны в сельском
хозяйстве и других отраслях промышленности.
ОПИСАНИЕ

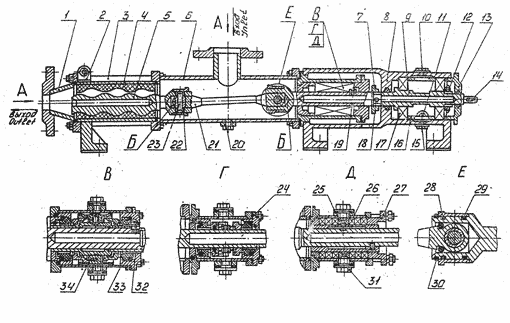

Одновинтовой насос разделяется на проточную и приводную часть
(см рисунок ниже).
В проточную часть входят обойма 4, винт 5, патрубок 1, корпус 6.
Приводная часть состоит из кронштейна 8, валов приводного 19 и 9, карданного 21 и уплотнения.
Обойма состоит из трубы и привулканизированной к ней профильной
резиновой части.
Патрубок имеет фланец для подсоединения трубопровода и цилиндрическую
заточку для соединения с обоймой.
Корпус представляет собой сварную конструкцию из трубы и двух
фланцев, имеющих цилиндрические заточки для соединения с обоймой и корпусом кронштейна,
также имеется фланец для подсоединения трубопровода.
Приводной вал вращается в двух радиально-упорных шарикоподшипниках
17, осевой зазор в которых регулируется гайкой 12. Подшипники установлены в кронштейне.
На приводном валу устанавливается уплотнение. Уплотнение приводного вала может быть
с мягкой набивкой Д или торцевое Г и В. Исполнение Г торцевого уплотнения применяется
только для насоса Н1В 1,6/5.
Вид уплотнения должен быть оговорен при заказе, в противном случае
насос поставляется с мягкой набивкой.
Приводной вал состоит из двух валов, соединенных между собой штифтом 18.
Приводной вал и винт соединены между собой карданным валом 21, который обеспечивает
планетарное вращение винта, необходимое для осуществления рабочего процесса насоса.
Карданный вал соединяется с винтом с одной стороны и приводным валом с другой стороны
при помощи пальцев 23. Для повышения ремонтопригодности карданного соединения пальцы
кардана устанавливаются во втулках 22.
|
