НАСОСЫ ЦЕНТРОБЕЖНЫЕ ТИПА СМ ДЛЯ СТОЧНЫХ МАСC и АГРЕГАТЫ НА ИХ ОСНОВЕ

технические характеристики
сводная таблица технических характеристик
прайс-лист на насосы типа СМ


НАЗНАЧЕНИЕ

    Насосы центробежные типа СМ предназначены для перекачивания бытовых и промышленных загрязненных жидкостей с максимальной плотностью до 1100 кг/м3 c вдородным показателем pH=6-8,5 с температурой до 363К(90°С), с содержанием абразивных частиц, размером до 5мм, концентрацией не более 1% по объему. Предельное содержание газа 5%.
    Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
    Насосы СМ относятся к изделиям вида 1 (восстанавливаемые) ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150-69 и в климатическом исполнении Т категория размещения 2 по ГОСТ 15150-69.
    Насосы типа СМ и агрегаты на их основе не предназначены для установки во взрывоопасных и пожароопасных помещениях.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

СМ 80-50-200а/2
СМ - тип насоса (сточный массный)
80 - условный диаметр всасывающего патрубка (мм)
50 - условный диаметр напорного патрубка (мм)
200 - условный диаметр рабочего колеса (мм)
а (б) - вариант с уменьшенным диаметром рабочего колеса
2(4,6) - обозначение частоты вращения ротора 2900мин-1 (1450 мин-1, 960 мин-1)

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

    Насосы типа СМ - центробежные, горизонтальные, консольные с сальниковым уплотнением вала.
    Характер перекачиваемой жидкости, которая содержит большое количество загрязнений, предъявляет к конструкции требование незасоряемости насоса. Проточные каналы выполняются более широкими, по сравнению с каналами насосов, перекачивающих чистые жидкости.
    Материал деталей проточной части - серый чугун.
    Наличие монтажного проставка между валами насоса и электродвигателя позволяет демонтировать насос без демонтажа трубопроводов и электродвигателя.

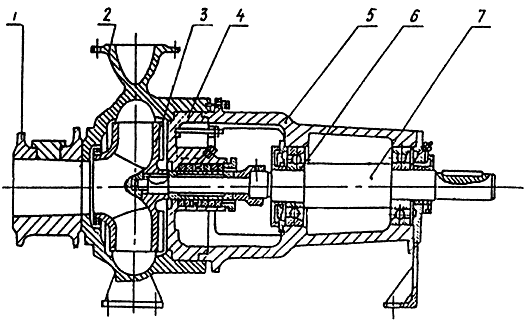

Насос типа СМ
Насос состоит из спирального корпуса 2, рабочего колеса закрытого типа 3, корпуса уплотнения 4, опорного кронштейна 5, вала 7, вращающегося в подшипниковых опорах 6. Смазка подшипников - консистентная. Со стороны входа в насос прикреплен патрубок 1 с люком для прочистки проточного тракта перед колесом в случае его засорения. Уплотнение вала - сальниковое.

    Корпус насоса крепится к фланцу опорного кронштейна. В корпусе насоса выполнен спирально-кольцевидный отвод.
    Рабочее колесо - одностороннего входа, закрытого типа.
    Подвод жидкости к рабочему колесу осевой. Для подвода жидкости предусмотрен переходной патрубок, прикрепленный к корпусу насоса при помощи шпилек, что позволяет его отсоединять при необходимости очистки проточного тракта насоса.
    Напорный патрубок выполнен в корпусе насоса и направлен вертикально вверх.
    Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора служат два радиально-упорных шарикоподшипника, установленных в кронштейне. Подшипники смазываются консистентной смазкой.
    Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.
    Гидравлический затвор сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения.
    В нижней части корпуса насоса имеется отверстие, закрытое пробкой, для слива остатков жидкости при остановке насоса на длительное время.
    В кронштейне имеется отверстие для отвода утечек жидкости через сальник.
    Присоединительные размеры фланца выполнены по ГОСТ 12815-80.
    Во всасывающем и напорном фланцах имеются отверстия, закрытые пробками, для присоединения контрольно-измерительных приборов.


ШУМ
    Гарантируемая шумовая техническая характеристика:
Обозначение агрегата Уровень звукового давления (дБ) в октавных полосах частот со среднегеометрическими частотами, Гц. Уровень звука, дБА
31,5631252505001000200040008000
  СМ 80-50-200
  СМ 100-65-200
78809295898783827893
  СМ 150-125-315-490898891888582808089
  СМ 150-125-315-670707377757573716980
  СМ 200-150-400-485909795919093908595
  СМ 200-150-400-672737680838380767285


ВИБРАЦИЯ
    Гарантируемые технические уровни вибрации:
Обозначение агрегата Логарифмические уровни вибростойкости (дБ) в октавных полосах со среднегеометрическими частотами, Гц
8163264
  СМ 80-50-200
  СМ 100-65-200
9095100103
  СМ 200-150-400-49510010095
  СМ 150-125-315-490929592
  СМ 150-125-315-693959285
  СМ 200-150-400-690959290
