НАЗНАЧЕНИЕ

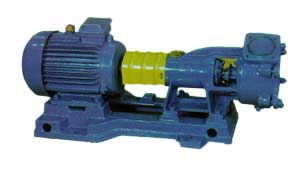

Вихревые насосы типа ВК предназначены для перекачивания воды,
нейтральных, горючих, токсичных, легковоспламеняющихся и взрывоопасных, а также
химически активных жидкостей с температурой от -40 до 85°С, с содержанием твердых
включений не более 0,01% по массе размером до 0,05 мм.
Достоинством вихревых насосов является то, что они обладают хорошей
самовсасывающей способностью при наличии воздушных колпаков на напорной линии.
Недостатком вихревых насосов является сравнительно невысокий
КПД (18-40%) и быстрый износ их деталей при работе на жидкостях, содержащих взвешенные
твердые частицы.
Применяются в системах водоснабжения, химической и нефтеперерабатывающей промышленности.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
- ВК 5/32к-2г
- ВК - тип насоса (вихревой консольный)
- 5 - подача (л/сек)
- 32 - напор (м)
- к - материал проточной части(а, б, аб)
- исполнение а - корпус - чугун, рабочее колесо - сталь 20Х13
- исполнение б - корпус и рабочее колесо - бронза
- исполнение аб - корпус - чугун, рабочее колесо - бронза
- исполнение к - корпус и рабочее колесо - сталь 12Х18Н9Т
- 2г - уплотнение вала (двойное торцовое)
ОПИСАНИЕ
Вихревые насосы характеризуются работой вихревого колеса,
представляющего собой плоский диск с короткими радиальными прямолинейными лопастями,
расположенными на периферии колеса. В корпусе имеется кольцевая полость, в которую и входят
лопасти колеса. Внутренний уплотняющий выступ, плотно примыкая к наружным торцам
и боковым поверхностям лопастей, разделяет всасывающий и напорный патрубки, соединенные
с кольцевой полостью.
При вращении колеса жидкость увлекается лопастями и, одновременно,
под воздействием центробежной силы, закручивается. Таким образом, в кольцевой полости
насоса образуется своеобразное парное кольцевое вихревое движение, почему насос и
называется вихревым. Особенность работы вихревого колеса заключается в том, что
одна и та же частица жидкости, двигаясь по винтовой траектории, на участке от входа
в кольцевую полость до выхода из нее многократно попадает в межлопастное пространство
колеса, где каждый раз получает дополнительное приращение энергии, а, следовательно,
и напора. Благодаря этому, вихревой насос в состоянии развить напор в 2-4 раза больший,
чем центробежный насос при одном и том же диаметре колеса и тех же оборотах. Это, в
свою очередь, приводит к значительно меньшим габаритам и весу вихревых насосов в
сравнении с центробежными.
Для перекачивания легко застывающих жидкостей насосы изготавливаются
с обогревом - исполнение ВКО. Конструктивно это выполняется в виде дополнительной
обогреваемой крышки, образующей камеру обогрева. В обогреваемые крышки присоединяется
паропровод с давлением пара до 5 кГс/см2.
Для обеспечения самовсасывания насосы изготавливаются с воздушным
колпаком - исполнение ВКС. Воздушный колпак, присоединенный к напорному патрубку,
имеет воздухоотвод и за счет эжекторного эффекта обеспечивает самовсасывающие способности
насоса. При заполненном водой корпусе насос может обеспечить самовсасывание 4 м вакуумметрической высоты.
Уплотнение вала насосов - двойной мягкий сальник или двойное
торцевое уплотнение (2Г).
Насосы с мягким сальником применяются для перекачивания воды,
нейтральных и химически активных жидкостей с температурой от -15 до 85°С. Насосы с торцевым
уплотнением применяются для перекачивания токсичных, горючих, легковоспламеняющихся и
взрывоопасных жидкостей с температурой от -40 до 85°С. При этом насосы комплектуются
электродвигателем во взрывозащищенном исполнении.
- В зависимости от перекачиваемой среды насосы изготавливаются из следующих материалов:
-
- исполнение А - материал корпуса, крышек, напорного колпака - чугун СЧ20, рабочего колеса - сталь 20Х13Л.
- исполнение Б - материалы деталей проточной части - бронза Бр010Ф1 или Бр010Ц2.
- исполнение К - материал проточной части - хромо-никелевая сталь 12Х18Н9ТЛ или 10Х21Н5ТЛ.
- исполнение АБ - материал корпуса, крышек, напорного колпака - чугун, рабочего колеса - бронза.
|
|
