900D50
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=970 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm |
| 900D50 | 630 | 59 | 77 | 4,5 | 630 | 660 |
| 900 | 50 | 85 | 6 |
| 1100 | 40 | 78 | 8,5 |

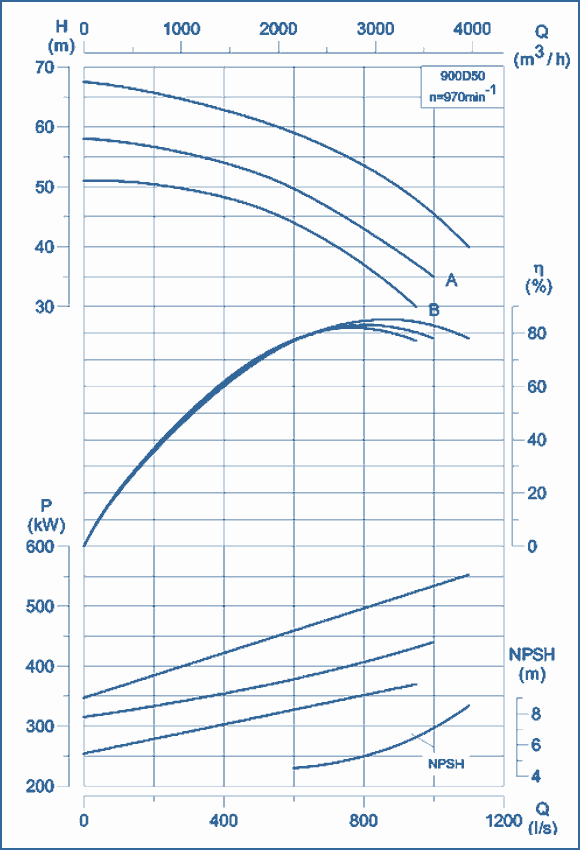

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 1700 | 975 | 800 | 620 | 400 | 800 | 620 | 400 | 1550 | 650 | 1150 | 900 | 550 | 200 | 1460 | 860 | 450 | 530 | 40 | 600 | 450 | 100 | 28 | 106 | 3050 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 900D50 | 630 | 3393 | 1017 | 900 | 1250 | 35 | 1035 | 900 | 300 | 985 | 410 | 45 | 32 | 6390 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
