550D22
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=970 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm |
| 550D22 | 450 | 25 | 84 | 4,5 | 160 | 460 |
| 550 | 22 | 87 | 5,2 |
| 600 | 21 | 80 | 6,4 |

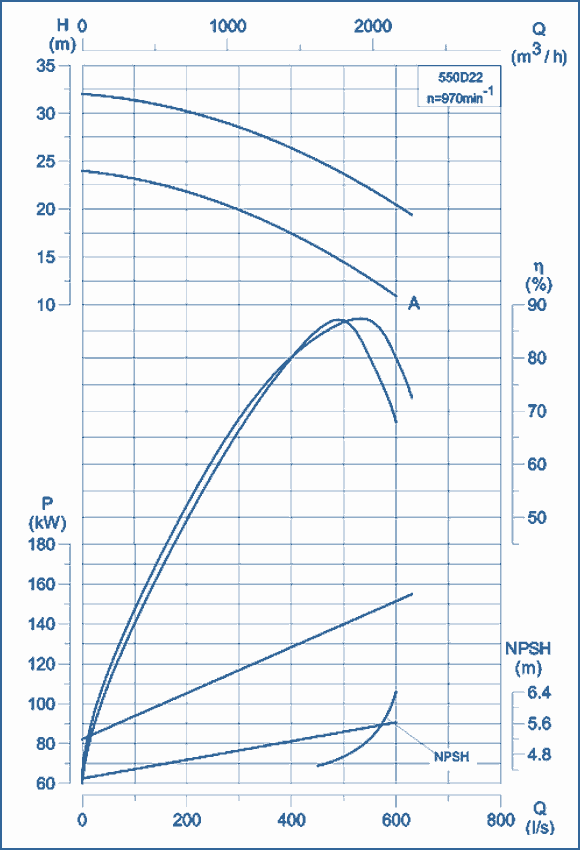

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 1293 | 713 | 780 | 660 | 420 | 780 | 660 | 420 | 1350 | 500 | 800 | 600 | 300 | 160 | 1358 | 760 | 460 | 440 | 35 | 500 | 400 | 55 | 16 | 59 | 1539 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 550D22 | 160 | 2646 | 487 | 500 | 600 | 35 | 740 | 610 | 150 | 880 | 405 | 35 | 50 | 2919 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
