1600D30
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=730 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm |
| 1600D30 | 1100 | 37 | 75 | 6 | 630 | 735 |
| 1600 | 30 | 87 | 6,8 |
| 1850 | 25 | 82 | 9,5 |

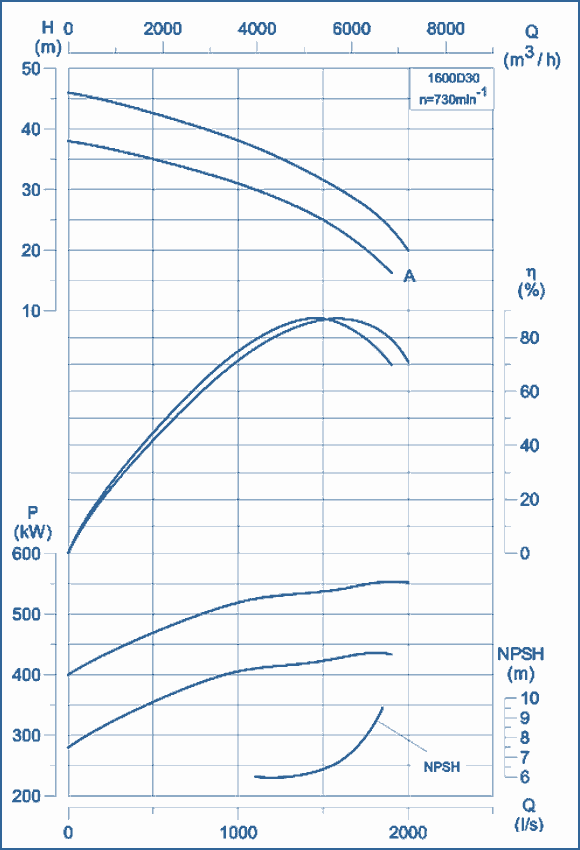

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 2018 | 1108 | 1100 | 950 | 700 | 1100 | 950 | 700 | 2012 | 705 | 1614 | 1414 | 952 | 200 | 2115 | 1250 | 736 | 696 | 40 | 800 | 600 | 115 | 32 | 122 | 6340 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 1600D30 | 630 | 3852 | 1075 | 1000 | 1390 | 35 | 1035 | 900 | 300 | 985 | 800 | 45 | 35 | 10323 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
