140D63 (VD500-63)
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=1450 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm | | 140D63 (VD500-63) | 100 | 69 | 72 | 4 | 160 | 445 | | 140 | 63 | 79 | 4,5 | | 170 | 57 | 74 | 6,5 |

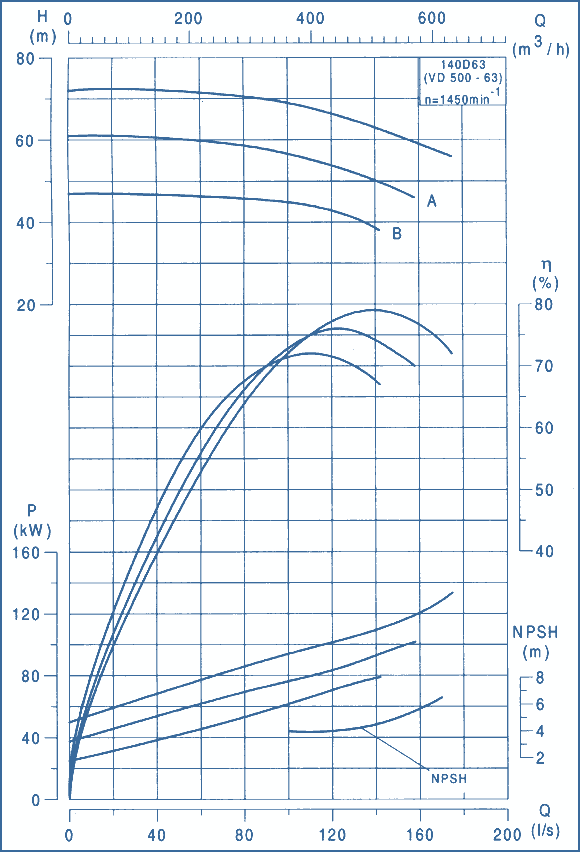

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 1090 | 645 | 360 | 300 | - | 590 | 530 | - | 770 | 350 | 500 | 440 | 220 | 120 | 700 | 390 | 220 | 280 | 28 | 250 | 150 | 55 | 16 | 59 | 450 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 140D63 (VD500-63) | 160 | 2420 | 776 | 508 | 578 | 28 | 630 | 508 | 65 | 765 | 75 | 30 | 45 | 1446 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
