500D140
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=1450 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm | | 500D140 | 450 | 148 | 80 | 5 | 1000 | 675 | | 500 | 140 | 80 | 6 | | 550 | 128 | 76 | 8 |

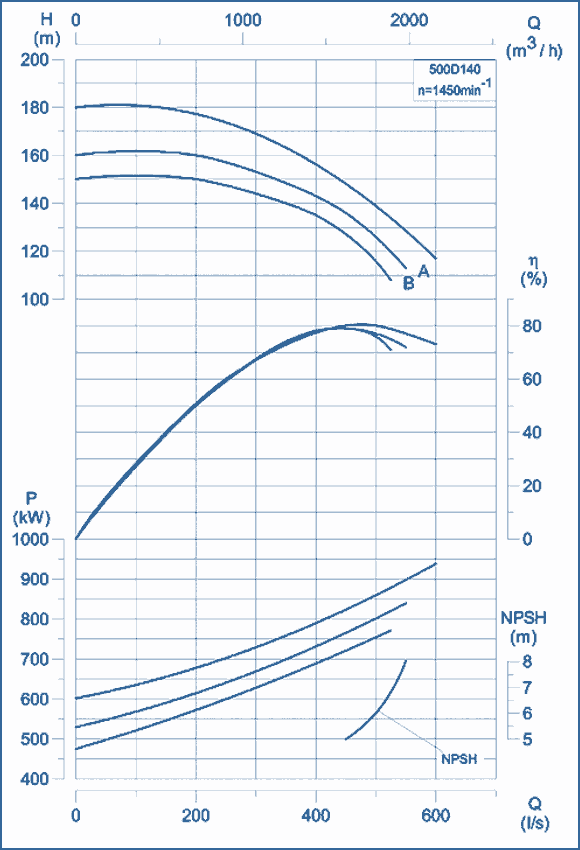

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 1480 | 810 | 600 | 480 | 260 | 600 | 480 | 260 | 1240 | 540 | 800 | 600 | - | 225 | 1115 | 635 | 350 | 433 | 35 | 350 | 250 | 90 | 25 | 95 | 1355 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 500D140,A | 1000 | 3313 | 1228 | 1000 | 1390 | 35 | 1035 | 900 | 230 | 985 | 185 | 27 | 32 | 5050 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
