450D90
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=1450 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm | | 450D90 | 320 | 98 | 72 | 5,6 | 630 | 540 | | 450 | 90 | 84 | 8 | | 580 | 71 | 75 | 13 |

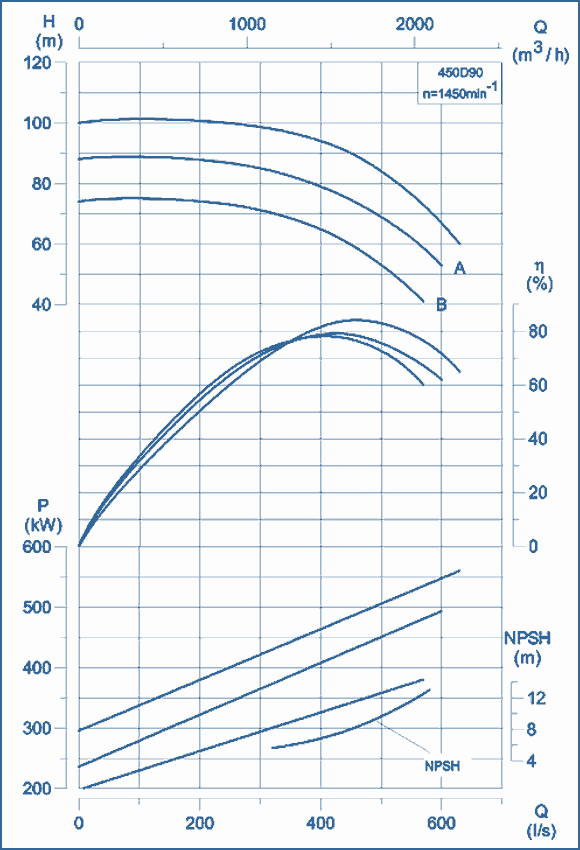

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 1402 | 805 | 600 | 460 | 260 | 600 | 460 | 260 | 1330 | 630 | 900 | 700 | 350 | 170 | 1095 | 650 | 350 | 300 | 35 | 400 | 300 | 85 | 25 | 90 | 1200 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 450D90 | 630 | 3050 | 993 | 1000 | 1230 | 35 | 890 | 800 | 190 | 855 | 250 | 35 | 27 | 3562 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
