350D125 (VD 1250 - 125)
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=1450 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm | | 350D125 (VD 1250 - 125) | 235 | 137 | 73 | 5 | 630 | 660 | | 350 | 125 | 78 | 5,5 | | 420 | 110 | 75 | 6,5 |

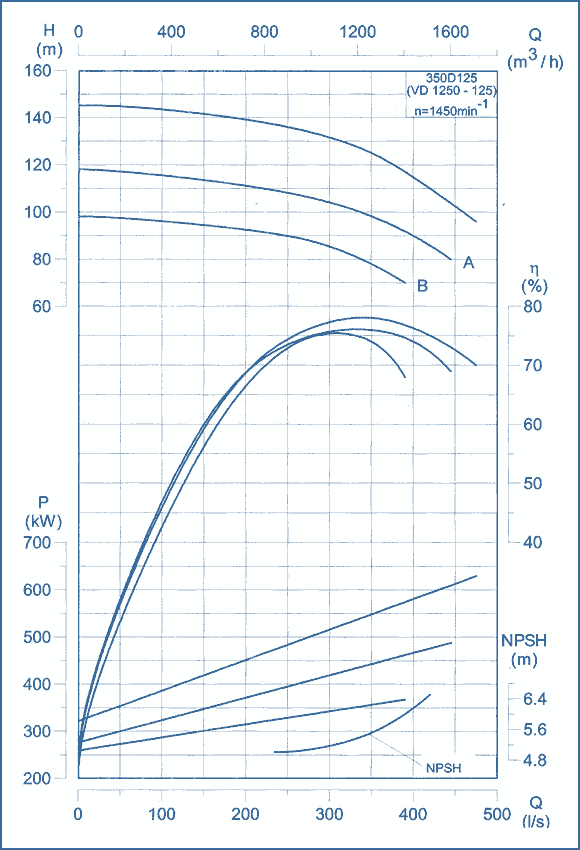

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 1420 | 782 | 440 | 360 | 180 | 710 | 630 | 450 | 1050 | 450 | 710 | 630 | 315 | 155 | 970 | 530 | 300 | 400 | 35 | 350 | 200 | 80 | 22 | 85 | 1300 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 350D125(VD1250-125) | 630 | 3028 | 1200 | 1000 | 1230 | 35 | 890 | 800 | 270 | 855 | 130 | 40 | 27 | 3662 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
