90D50 (VD 320 - 50)
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=1450 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm | | 90D50 (VD 320 - 50) | 65 | 58 | 74 | 3 | 75 | 405 | | 90 | 54 | 78 | 4 | | 110 | 47 | 76 | 8 |

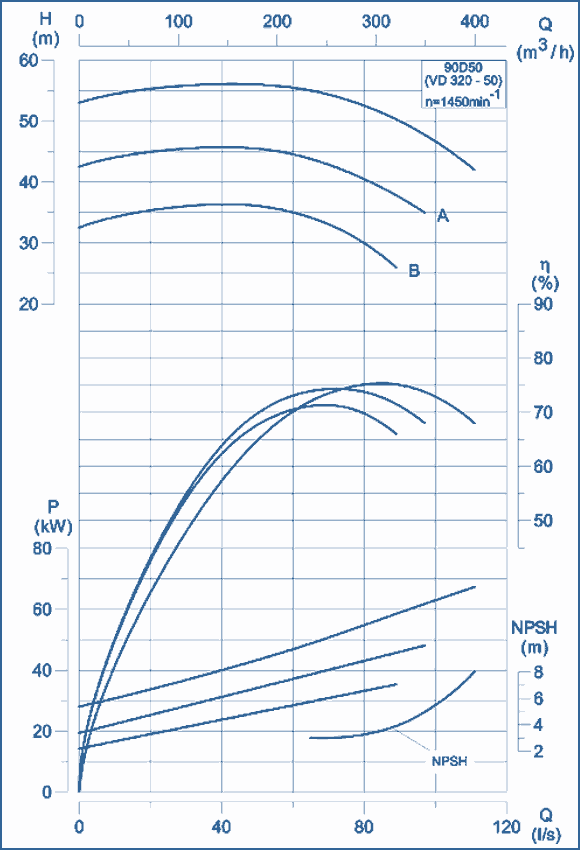

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 823 | 458 | 400 | 320 | - | 370 | 320 | - | 966 | 492 | 610 | 510 | 255 | 130 | 710 | 400 | 188 | 260 | 22 | 200 | 150 | 32 | 10 | 35 | 336 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 90D50 (VD 320 - 50) | 75 | 1971 | 636 | 419 | 480 | 24 | 556 | 457 | 100 | 680 | 120 | 25 | 40 | 820 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
